Електрооптичний модулятор Rof 780nm LiNbO3 Модулятор інтенсивності 10G
Функція
* Низькі втрати внесення
* Висока пропускна здатність
* Низька напівхвильова напруга
* Варіант налаштування
Застосування
⚫ Системи ROF
⚫ Квантовий розподіл ключів
⚫ Лазерні сенсорні системи
⚫ Модуляція бічної смуги
| Роф-AM серія | Роф-AM-07 | Роф-AM-08 | Роф-AM-10 | Роф-AM-13 | Роф-AM-15 | |||
| Робоча довжина хвилі | 780 нм | 850 нм | 1064 нм | 1310 нм | 1550 нм | |||
| Пропускна здатність | 10 ГГц | 10 ГГц | 10/20ГГц | 2,5 ГГц | 50ГГц | 10 ГГц | 20 ГГц | 40 ГГц |
| Внесені втрати | <5 дБ | <5 дБ | 5 дБ | 5 дБ | 4 дБ | |||
| Коефіцієнт вимирання @DC | ＞20 дБ | ＞20 дБ | ＞20 дБ | ＞20 дБ | ＞20 дБ | |||
| VΠ @RF (1 кГц) | <3 В | <3 В | <4 В | <3,5 В | 6V | <5 В | ||
| VΠ @Упередженість | 3.5V | 3.5V | <5 В | <5 В | <8 В | <7 В | ||
Інформація для замовлення
| Роф | AM | XX | XXG | XX | XX | XX |
| Тип: AM---Модулятор інтенсивності | Довжина хвилі: 07---780 нм 10---1060 нм 13---1310 нм 15---1550 нм | Пропускна здатність: 10 ГГц 20 ГГц 40 ГГц 50 ГГц
| Монітор ПД: ПД --- З ПД | Тип волокна вхід-вихід: PP---PM/PM | Оптичний роз'єм: FA---FC/APCFP---FC/PC SP --- Налаштування |
R-AM-07-10G
Модулятор інтенсивності довжиною хвилі 710 нм 10 ГГц
| Параметр | Символ | Хв | Тип | Макс | Одиниця | ||||
| Оптичні параметри | |||||||||
| Робоча довжина хвилі | l | 760 | 780 | 800 | nm | ||||
| Внесені втрати | IL | 4.5 | 5 | dB | |||||
| Оптичні втрати відбиття | ОРЛ | -45 | dB | ||||||
| Коефіцієнт згасання перемикача @DC | ER@DC | 20 | 23 | dB | |||||
| Оптичне волокно | Вхідпорт | PM780волокно (125/250 мкм) | |||||||
| вихідний порт | PM780волокно (125/250 мкм) | ||||||||
| Інтерфейс оптичного волокна | FC/PC, FC/APC або налаштування | ||||||||
| Електричні параметри | |||||||||
| Робоча пропускна здатність(-3 дБ) | S21 | 10 | 12 | ГГц | |||||
| Напруга півхвилі Vpi | RF | @1 кГц |
| 2.5 | 3 | V | |||
| Упередженість | @1 кГц |
| 3 | 4 | V | ||||
| Електричні втрати відбиття | S11 | -12 | -10 | dB | |||||
| Вхідний імпеданс | RF | ZRF | 50 | W | |||||
| Упередженість | ZУпередженість | 1M | W | ||||||
| Електричний інтерфейс | SMA(f) | ||||||||
Граничні умови
| Параметр | Символ | Одиниця | Хв | Тип | Макс |
| Вхідна оптична потужність | Pв, Макс | дБм | 20 | ||
| Вхідна радіочастотна потужність | дБм | 28 | |||
| напруга зміщення | Vbias | V | -15 | 15 | |
| Робоча температура | Верх | ℃ | -10 | 60 | |
| Температура зберігання | Тст | ℃ | -40 | 85 | |
| Вологість | RH | % | 5 | 90 |

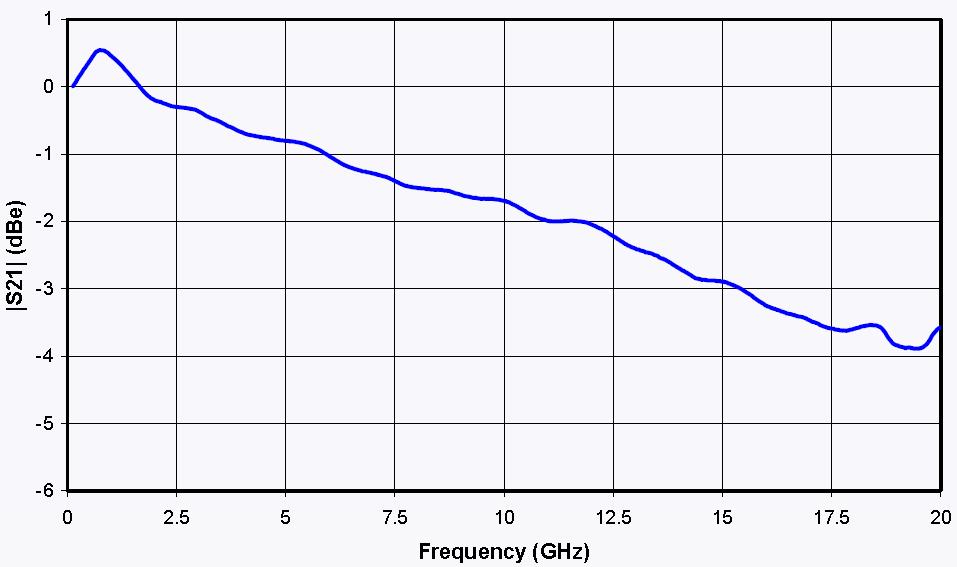

Крива S21
&S11 Крива
Криві S21 та s11
Механічна схема
| ПОРТ | Символ | Примітка |
| У | Оптичний вхідний порт | PM-волокно (125 мкм/250 мкм) |
| Вихід | Оптичний вихідний порт | Опція PM та SMF |
| RF | Вхідний порт радіочастотного сигналу | SMA(f) |
| Упередженість | Порт керування зміщенням | 1,2 Зміщення, 34-Н/З |
Rofea Optoelectronics пропонує лінійку комерційних електрооптичних модуляторів, фазових модуляторів, модуляторів інтенсивності, фотодетекторів, лазерних джерел світла, DFB-лазерів, оптичних підсилювачів, EDFA, SLD-лазерів, QPSK-модуляції, імпульсних лазерів, світлових детекторів, збалансованих фотодетекторів, лазерних драйверів, волоконно-оптичних підсилювачів, вимірювачів оптичної потужності, широкосмугових лазерів, настроюваних лазерів, оптичних детекторів, драйверів лазерних діодів, волоконних підсилювачів. Ми також пропонуємо багато спеціальних модуляторів для налаштування, таких як фазові модулятори з матрикою 1*4, модулятори з наднизьким Vpi та надвисоким коефіцієнтом екстинкції, які в основному використовуються в університетах та інститутах.
Сподіваємося, що наші продукти будуть корисними для вас та ваших досліджень.
