Ультракомпактний IQ модулятор зміщення контролер автоматичний контролер зміщення
Функція
• Забезпечує три зміщення для модуляторів IQ. Формат модуляції не залежить від формату:
• Перевірено QPSK, QAM, OFDM, SSB
•Підключи та працюй:
Не потрібне ручне калібрування. Все автоматично.
• I, Q плечі: керування в режимах Peak та Null. Високий коефіцієнт згасання: макс. 50 дБ1
• P-рука: керування в режимах Q+ та Q- Точність: ± 2◦
•Низький профіль: 40 мм (Ш) × 28 мм (Г) × 8 мм (В)
• Висока стабільність: повністю цифрова реалізація Простий у використанні:
• Ручне керування за допомогою міні-перемички Гнучкі операції OEM через UART2
• Два режими для забезпечення напруги зміщення: a. Автоматичне керування напругою зміщення b. Напруга зміщення, визначена користувачем
Застосування
•LiNbO3 та інші IQ-модулятори
• QPSK, QAM, OFDM, SSB тощо
• Когерентна передача
Продуктивність

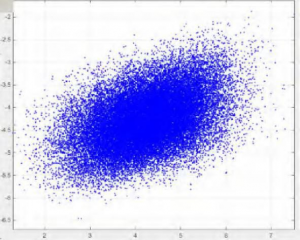

Рисунок 1. Сузір'я (без контролера)
Рисунок 2. Сузір'я QPSK (з контролером)

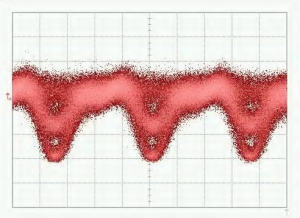

Рисунок 3. Шаблон QPSK-eye
Рисунок 5. Шаблон сузір'я 16-QAM
Рисунок 4. Спектр QPSK
Рисунок 6. Спектр 16-QAM
Специфікації
| Параметр | Хв | Тип | Макс | Одиниця |
| Контроль продуктивності | ||||
| Руки I та Q контролюються наНуль (мінімум) абоПік (максимум) точка | ||||
| Коефіцієнт вимирання | МЕР1 | 50 | dB | |
| P-важіль керується увімкненимQ+(праворуч) квадратура) абоQ-( ліворуч квадратура) точка | ||||
| Точність у квадрокоптері | −2 | +2 | ступінь2 | |
| Час стабілізації | 15 | 20 | 25 | s |
| Електрика | ||||
| Позитивна напруга живлення | +14,5 | +15 | +15,5 | V |
| Позитивний струм живлення | 20 | 30 | mA | |
| Негативна напруга живлення | -15,5 | -15 | -14,5 | V |
| Негативний струм живлення | 8 | 15 | mA | |
| Діапазон вихідної напруги | -14,5 | +14,5 | V | |
| Амплітуда дизерингу | 1%Vπ | V | ||
| Оптичний | ||||
| Вхідна оптична потужність3 | -30 | -8 | дБм | |
| Вхідна довжина хвилі | 1100 | 1650 рік | nm | |
1. MER означає коефіцієнт екстинкції модулятора. Досягнутий коефіцієнт екстинкції зазвичай дорівнює коефіцієнту екстинкції модулятора, зазначеному в технічному описі модулятора.
2. Зверніть увагу, що вхідна оптична потужність не відповідає оптичній потужності у вибраній точці зміщення. Вона стосується максимальної оптичної потужності, яку модулятор може подати до контролера, коли напруга зміщення коливається від −Vπ до +Vπ.
Інтерфейс користувача
Рисунок 5. Збірка
| Група | Операція | Пояснення |
| Скинути | Вставте перемичку та витягніть її через 1 секунду | Скиньте налаштування контролера |
| Потужність | Джерело живлення для контролера зміщення | V- підключає негативний електрод блоку живлення |
| V+ з'єднує позитивний електрод джерела живлення | ||
| Середній порт з'єднується із заземлювальним електродом | ||
| Полярний1 | PLRI: Вставте або витягніть перемичку | без перемички: нульовий режим; з перемички: піковий режим |
| PLRQ: Вставте або витягніть перемичку | без перемички: нульовий режим; з перемички: піковий режим | |
| PLRP: Вставте або витягніть перемичку | без перемички: режим Q+; з перемички: режим Q- | |
| Світлодіодний | Постійно увімкнено | Робота в стабільному стані |
| Увімкнення-вимкнення або вимикання-увімкнення кожні 0,2 с | Обробка даних та пошук контрольної точки | |
| Увімкнення-вимкнення або вимикання-увімкнення кожні 1 с | Вхідна оптична потужність занадто слабка | |
| Увімкнення-вимкнення або вимкнення-увімкнення кожні 3 секунди | Вхідна оптична потужність занадто сильна | |
| Політика конфіденційності2 | З'єднайте з фотодіодом | Порт PD підключає катод фотодіода. |
| Порт GND підключає анод фотодіода. | ||
| Напруги зміщення | In, Ip: Напруга зміщення для плеча I | Ip: Позитивна сторона; In: Негативна сторона або земля |
| Qn, Qp: Напруга зміщення для плеча Q | Qp: Позитивна сторона; Qn: Негативна сторона або земля | |
| Pn, Pp: Напруга зміщення для плеча P | Pp: Позитивна сторона; Pn: Негативна сторона або земля | |
| UART | Керування контролером через UART | 3.3: опорна напруга 3.3 В |
| GND: Заземлення | ||
| RX: Отримання від контролера | ||
| TX: Передача контролера |
1 Полярність залежить від радіочастотного сигналу системи. Коли в системі немає радіочастотного сигналу, полярність має бути позитивною. Коли амплітуда радіочастотного сигналу перевищує певний рівень, полярність змінюється з позитивної на негативну. У цей час нульова точка та точка піку змінюються одна на одну. Точки Q+ та Q- також змінюються одна на одну. Перемикач полярності дозволяє користувачеві змінювати полярність.
безпосередньо без зміни робочих точок.
2Слід обрати лише один варіант: використання контролерного фотодіода або використання модуляторного фотодіода. Рекомендується використовувати контролерний фотодіод для лабораторних експериментів з двох причин. По-перше, контролерний фотодіод має гарантовані якості. По-друге, легше регулювати інтенсивність вхідного світла. Якщо використовується внутрішній фотодіод модулятора, переконайтеся, що вихідний струм фотодіода суворо пропорційний вхідній потужності.
Rofea Optoelectronics пропонує лінійку комерційних електрооптичних модуляторів, фазових модуляторів, модуляторів інтенсивності, фотодетекторів, лазерних джерел світла, DFB-лазерів, оптичних підсилювачів, EDFA, SLD-лазерів, QPSK-модуляції, імпульсних лазерів, світлових детекторів, збалансованих фотодетекторів, лазерних драйверів, волоконно-оптичних підсилювачів, вимірювачів оптичної потужності, широкосмугових лазерів, настроюваних лазерів, оптичних детекторів, драйверів лазерних діодів, волоконних підсилювачів. Ми також пропонуємо багато спеціальних модуляторів для налаштування, таких як фазові модулятори з матрикою 1*4, модулятори з наднизьким Vpi та надвисоким коефіцієнтом екстинкції, які в основному використовуються в університетах та інститутах.
Сподіваємося, що наші продукти будуть корисними для вас та ваших досліджень.
